Пропитанные деревянные опоры ЛЭП и ВЛ
Семь стандартных длин от 6,5 до 13 метров для воздушных линий 0,4–35 кВ и линий связи. Сосна 1 и 2 сорта, пропитка в автоклаве. Цена — по запросу: зависит от длины, класса, объёма партии и доставки.
Размеры, вес и нормы загрузки
| Длина, м | Диаметр верхний, мм | Диаметр нижний, мм | Объём, м³ | Вес, кг | В машину, шт. | В вагон, шт. |
|---|---|---|---|---|---|---|
| 6,5 | 140–200 | 160–210 | 0,135–0,26 | 88–175 | 90–100 | 260 |
| 7,5 | 140–200 | 170–220 | 0,164–0,30 | 106–195 | 75–85 | 230 |
| 8,5 | 160–200 | 195–230 | 0,24–0,36 | 156–234 | 70–80 | 130 |
| 9,5 | 160–200 | 210–240 | 0,28–0,42 | 182–273 | 60–70 | 160–200 |
| 10 | 160–200 | 200–240 | 0,31–0,45 | 201–292 | 60–68 | 120 |
| 11 | 160–200 | 200–250 | 0,35–0,52 | 227–338 | 55–65 | 140–170 |
| 13 | 160–200 | 200–260 | 0,385–0,65 | 250–423 | 40–55 | 100 |
Диапазоны зависят от класса опоры. Допустимое отклонение от номинальной длины: −50 / +200 мм. Нормы загрузки ориентировочные: точное количество считаем под ваш транспорт и вагон.
Скачать опросный лист заполните и отправьте на zakaz@ural-forest.ru
Классы опор L, M, S

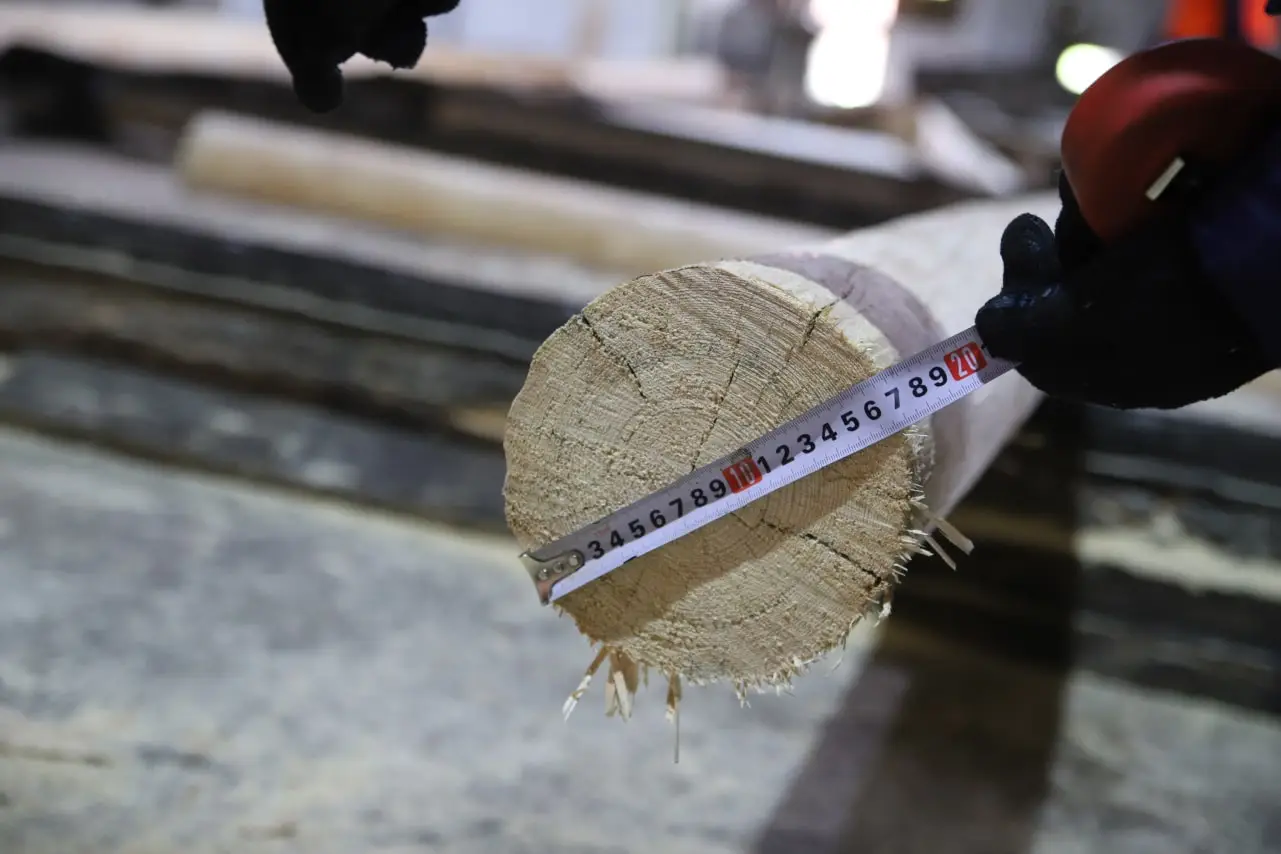

Минимальные диаметры для лёгких (L), средних (M) и прочных (S) опор. d min — на расстоянии 300 мм от верхнего торца, D min — на расстоянии 1500 мм от нижнего торца, мм.
Стойки для цельностоечных и составных опор ВЛ 0,4; 6; 10; 20 кВ
| Длина, м | Лёгкие (L) | Средние (M) | Прочные (S) | |||
|---|---|---|---|---|---|---|
| d min | D min | d min | D min | d min | D min | |
| 8,5 | — | — | 160 | 195 | 200 | 230 |
| 9,5 | — | — | 160 | 210 | 200 | 240 |
| 10,0 | — | — | 160 | 215 | 200 | 245 |
| 11,0 | — | — | 160 | 225 | 200 | 250 |
| 13,0 | — | — | 160 | 235 | 200 | 260 |
Стойки для составных опор, приставки и прочие детали опор ВЛ 0,4–35 кВ
| Длина, м | Лёгкие (L) | Средние (M) | Прочные (S) | |||
|---|---|---|---|---|---|---|
| d min | D min | d min | D min | d min | D min | |
| 3,5 | 140 | — | — | — | 210 | — |
| 4,5 | 140 | — | — | — | 210 | — |
| 6,5 | 140 | 160 | 160 | 180 | 200 | 210 |
| 7,5 | 140 | 170 | 160 | 190 | 200 | 220 |
Другие длины и диаметры — по запросу, под требования вашего проекта или тендера.
Что входит в поставку
- Опоры из сосны обыкновенной 1 и 2 сорта по ГОСТ 9463-2016, заготовка в районе 59–60° с. ш..
- Окорка до ровной поверхности, торцы запилены под прямым углом.
- Пропитка в автоклаве антисептиком семейства CCA: глубина 85–100% заболони, удержание не менее 11 кг на 1 м³ древесины.
- Бирка на каждой опоре: производитель, длина, класс, тип антисептика, год выпуска, номер партии.
- Заводской сертификат на партию с параметрами пропитки и результатами контроля.
Стандарты
- ГОСТ 9463-2016 — Лесоматериалы круглые хвойных пород. Технические условия
- ГОСТ 20022.0-93 — Защита древесины. Параметры защищённости
- ГОСТ 20022.6-93 — Защита древесины. Способы пропитки
- ТУ 02.20.11-002-37482198-2019 — Деревянные детали опор ВЛ 0,4–35 кВ, пропитанные водорастворимыми антисептиками семейства CCA
Частые вопросы
Сколько весит деревянная опора 9,5 м?
182–273 кг — в зависимости от класса (L, M, S). Вес опор других длин — в таблице выше.
Сколько служит пропитанная деревянная опора?
Срок службы в грунте — не менее 50 лет, заводская гарантия — 10 лет с момента поставки.
Чем пропитывают опоры?
Водорастворимым антисептиком семейства CCA в автоклаве по методу «вакуум — давление — вакуум»: глубина пропитки 85–100% заболони. Пропитка креозотом — под заказ.
Сколько опор входит в машину и вагон?
Например, опор 9,5 м — 60–70 шт. в машину и 160–200 шт. в вагон. Точное количество считаем под ваш транспорт в ответе на заявку.
Как узнать цену?
Скачайте опросный лист, укажите длину, класс, количество и место доставки и отправьте на zakaz@ural-forest.ru. Ответим расчётом цены и сроком поставки.
Пришлите заявку — посчитаем цену
Скачайте опросный лист, заполните и отправьте на почту. Можно приложить ваше ТЗ. Ответим расчётом цены, сроком изготовления и вариантами доставки.
